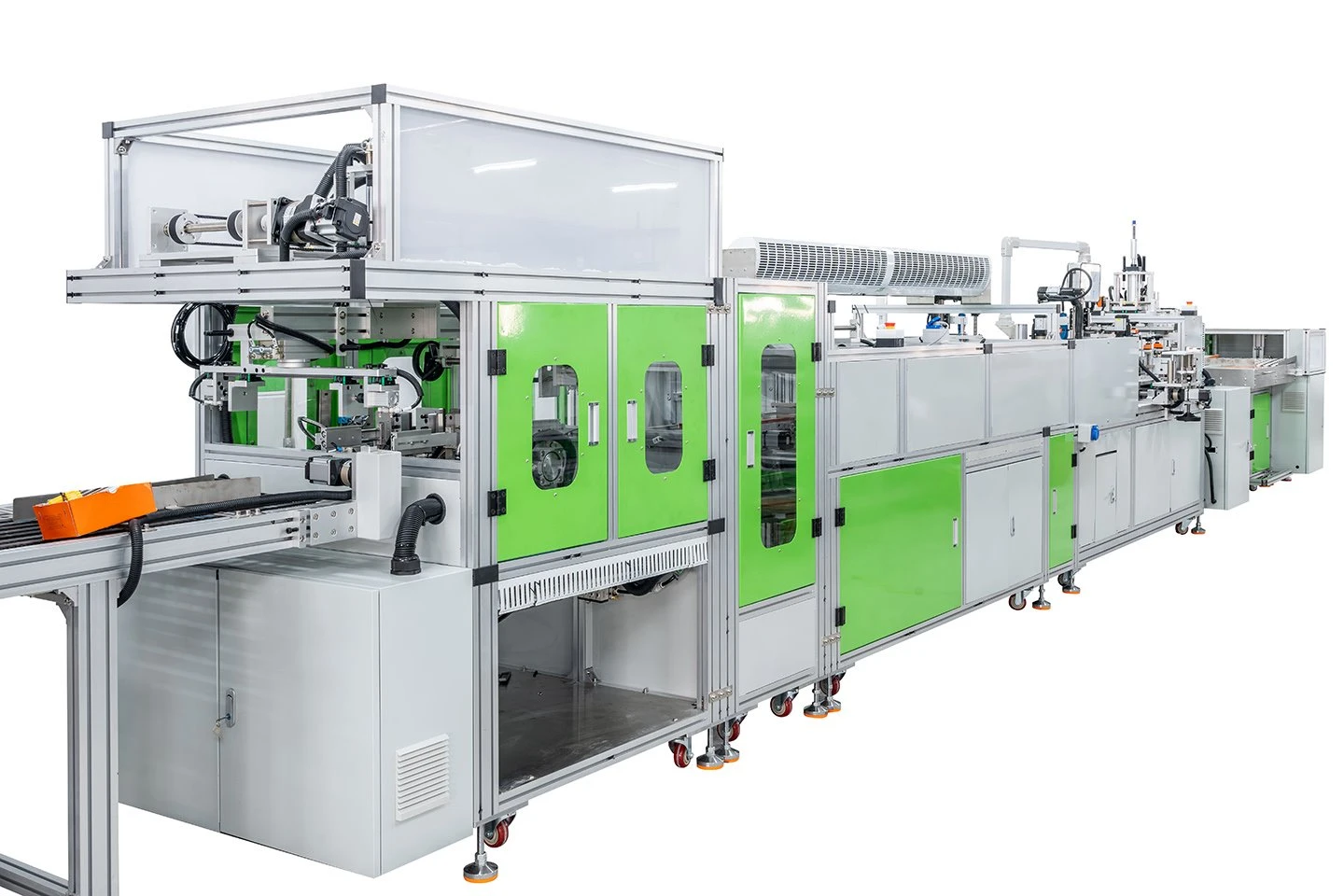

Mesin Melekat Penapis Udara Jalur Pengedap Berterusan
Spesifikasi
|
Saiz penapis |
|
|
Panjang |
150% 7e500mm |
|
Lebar |
140% 7e350mm |
|
Ketinggian |
10% 7e50mm |
|
Kecekapan |
6s/keping |
|
Voltan |
220V |
|
kuasa |
14KW |
|
Tekanan udara |
0.6Mpa |
|
Berat badan |
220KG |
|
Dimensi keseluruhan |
7500 * 2500 * 2000mm (L * W * H) |
|
Bilangan acuan yang beredar |
Lebih besar daripada atau sama dengan 18 |
|
Masa pertukaran peralatan |
20 minit |
Pengenalan Parameter Peralatan
1. Peralatan ini sesuai untuk rangkaian produk: panjang: 150~400mm; lebar: 150~350mm
2. Ketinggian mengikis gam: 10~50mm
3. Voltan: 220V; Tekanan udara: 0.6Mpa; Kuasa: 15KW; Berat: 500KG
4. Masa tindakan bagi satu mekanisme peralatan: Kurang daripada atau sama dengan 7S
5. Saiz peralatan: panjang x lebar x tinggi: 11200x2600x2000mm
6. Pengendali peralatan: pemunggahan acuan (peletakan elemen penapis manual) Lebih daripada atau sama dengan 1 orang
7. Bilangan acuan yang beredar: Lebih daripada atau sama dengan 18
8. Ia mengambil masa 0.5 jam untuk menukar peralatan.
9. Dilengkapi dengan mesin gam pam berkembar 20L, dua hos getah 3m dan dua senapang pengikis boleh laras 0-60mm.
10. Pastikan elemen penapis rata dan terpasang, mula-mula kepit pada kedua-dua belah dan kemudian tekan ke bawah.
Pengenalan Pandangan Rujukan Peranti
Pandangan Utama Peranti
Pandangan Atas Peralatan
Pengenalan Struktur Peralatan
Pengenalan Setiap Institusi
Pengenalan Aliran Tindakan:
1. Operator memuatkan produk ke dalam acuan satu demi satu;
2. Letakkan elemen penapis pada talian penghantar. Produk secara automatik membetulkan tepi aliran;
3. Produk dipotong secara automatik selepas tepi dilampirkan;
4. Produk yang dipisahkan secara automatik memasuki mekanisme demoulding;
5. Acuan kembali ke platform kerja melalui talian penghantar refluks lif;
6. Gunting halus automatik selepas nyahbentuk produk;
7. Talian penghantar untuk dikumpulkan.
Pengenalan Stesen Peralatan
Stesen 1: Mekanisme Lekapan Angkat Hadapan
Stesen 2: Platform Kerja Pemasangan Elemen Penapis (satu)
Stesen 2: Platform Kerja Pemasangan Elemen Penapis: Saiz Platform (dua)
Stesen 3: Mekanisme Penentukuran Elemen Penapis Lekap
Stesen 4: Mekanisme Ikatan Tepi
Stesen 5: Mekanisme Ikatan Tepi-gam Mesin-gulungan Peletakan Bahan
Stesen 6: Talian Penggelek Pemisah Jig
Stesen 7: Mekanisme Aliran Semula Selepas lekapan
Stesen 8: Mekanisme Gunting Halus Produk (I)
Stesen Kerja Pengenalan 8: Mekanisme Ricih Halus Produk - Mekanisme Pengambilan Bahan (II)
Stesen Kerja Pengenalan 8: Stesen Kerja Tujuh: Mekanisme Ricih Halus Produk - Jarak Pelarasan Elektrik Servo (Ⅲ)
Stesen 9: Talian Penghantar Menyahcas
Pengenalan Saiz Peralatan
Peralatan ini terdiri daripada lapan bahagian, yang boleh dibongkar, dan panjang setiap bahagian tidak melebihi 2.5 meter.
Keperluan Lekapan
